Einsatz von Schiebern in Brandschutzsystemen

Felderfahrung und Risikodynamik in Fluidsystemen

Fallstudie zur industriellen Brandunterdrückung im Logistiksektor

Bei der Infrastruktur für Brandunterdrückung ist absolute mechanische Zuverlässigkeit das einzige Kriterium, das zwischen kontrollierter Eindämmung und katastrophalem Sachschaden entscheidet. Bei einem größeren Gebäudebrand in einem Logistik- und Fertigungskomplex versuchten Einsatzkräfte, eine spezielle Deluge-Wasserleitung zu aktivieren. Der primäre Trennschieber lieferte jedoch nicht das erforderliche Löschwasservolumen. Eine Nachuntersuchung ergab, dass ein nicht gekennzeichneter Schieber mit nichtaufsteigendem Spindel bereits Monate zuvor während einer routinemäßigen Leitungsreinigung eine innere Spindeltrennung erlitten hatte. Da sich die Spindel frei drehte, ohne den inneren Keil zu bewegen, gingen die Betreiber fälschlicherweise davon aus, dass der Schieber vollständig geöffnet war, obwohl der Keil weiterhin in dem geschlossenen Sitz festsaß.

Der katastrophale Rückgang der hydraulischen Förderleistung ermöglichte es den Flammen, sich in benachbarte Produktionshallen auszubreiten, bevor die Hilfsbrandschutzpumpen umgeleitet werden konnten. Die Anlagenbetreiber beauftragten daraufhin Ingenieurspezialisten von FOLS Valve Technology mit einer vollständigen Überholung des gesamten Feuerlöschwasserverteilungsverteilers. FOLS Valve Technology ersetzte jede beschädigte Einheit durch UL-zertifizierte, FM-genehmigte Outside-Screw-and-Yoke-(OS&Y)-Absperrschieber mit elastischem Keil und integrierten Überwachungs-Verstellungs-Schaltern. Das sichtbare, nach oben ragende Spindeldesign ermöglichte eine sofortige visuelle Bestätigung der Absperrschieberstellung, sodass das Sicherheitspersonal der Anlage den Ventilzustand während der monatlichen Lebenssicherheitsinspektionen aus der Ferne überprüfen konnte.

Kritische Ausfallmodi und betriebliche Gefahren

Ein Absperrklappenventil, das in einer Reserve-Feuerschutzleitung installiert ist, bleibt monate- oder jahrelang inaktiv und ist daher besonders anfällig für passive mechanische Alterung. Die schwerwiegendste Gefahr ist innere Korrosion und Tuberkulierung. Wenn ein nicht ausgekleidetes Gusseisen-Absperrklappenventil in stehendem Wasser steht, sammeln sich Eisenoxidablagerungen entlang der inneren Führungsbahnen und im Gehäuseinnenraum an. Bei erforderlichem Notbetrieb blockiert die Tuberkulierung den Keil, wodurch das Absperrklappenventil nicht mehr dicht schließt oder in einer Zwischenstellung klemmt.

Eine weitere bedeutende betriebliche Gefährdung betrifft Wasserschläge und hydraulische Stöße. Wenn ein Bediener während eines Hochvolumenstroms ein Schieberventil rasch schließt, führt die schnelle Beendigung des Impulses zu starken hydraulischen Druckwellen. Diese transiente Druckspitze kann den Schieberventilkörper brechen, stromabwärtige Rohrverbindungen zerreißen oder Führungsrippen des Keils abscheren. Darüber hinaus stellt unbefugtes manuelles Eingreifen ein andauerndes Risiko dar: Ein unbeaufsichtigtes Schieberventil kann während Wartungsarbeiten versehentlich geschlossen werden, wodurch automatische Sprinkleranlagen außer Betrieb gesetzt werden, ohne dass Überwachungsalarmsignale ausgelöst werden. Die richtige Auswahl von Schieberventilen muss jede dieser Schwachstellen durch zertifizierte sichtbare Stangen, fest verbundene elastische Werkstoffe und überwachte Überwachungszubehörteile berücksichtigen.

Technische Grundlagen und zentrale mechanische Konstruktion

Lineare Isolationsmechanik und Keilarchitektur

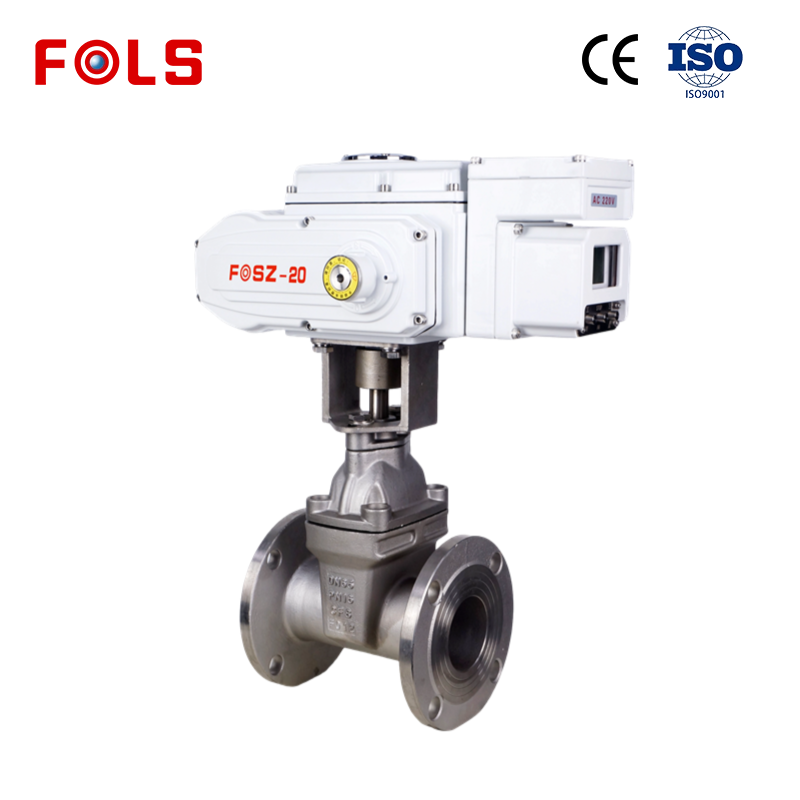

Ein schweres Absperrventil fungiert als Vollstrom-Ventil mit mehrfacher Drehbewegung und linearer Bewegung, das ausschließlich zur Isolation und nicht zur Drosselung konzipiert ist. Der Betätigungsmechanismus eines Absperrventils beruht auf einem vertikalen Keil, der senkrecht zur Strömungsrichtung des Fluids bewegt wird. Wenn ein Bediener das Handrad gegen den Uhrzeigersinn dreht, zieht die Gewindestange den Keil vertikal in den Ventildeckel hinein und freigibt dadurch vollständig den Fluidstromweg. In diesem vollständig geöffneten Zustand bietet das Absperrventil einen geraden, vollständigen Durchgang mit vernachlässigbarem hydraulischem Druckverlust und keinerlei Turbulenz, wodurch der für Feuerlöschpumpen kritische Förderdruck erhalten bleibt.

Das Drehen des Handrads des Absperrventils im Uhrzeigersinn zwingt den Keil nach unten zwischen zwei geneigte Sitzflächen. In modernen Brandschutznetzwerken verlangen Ingenieure ein elastischer Keil-Absperrventil statt eines traditionellen massiven Metallkeils. Das elastische Keil-Absperrventil verwendet ein aus duktilem Eisen gefertigtes Ventilklappen-Element, das vollständig mit gebundenem synthetischem Kautschuk (typischerweise EPDM) umhüllt ist. Wenn der Keil gegen den ebenen, nicht ausgehöhlten Boden des Absperrventilkörpers anliegt, wird der Kautschuk gleichmäßig komprimiert, um eine blasendichte Dichtung zu erzeugen und kleinste Sandpartikel problemlos aufzunehmen, ohne die Druckfestigkeit zu beeinträchtigen.

OS&Y-Architektur versus Konfigurationen mit nicht aufsteigender Spindel

Feuervorschriften bevorzugen stark Absperrventile mit außenliegender Spindel und Gestellmutter (OS&Y) gegenüber Ventilen mit nichtaufsteigender Spindel. Bei einem OS&Y-Absperrventil verbleiben die Gewinde der Spindel außerhalb der benetzten Druckgrenze und sind somit vor Korrosion durch stehendes Wasser geschützt. Beim Drehen des Handrads steigt die Spindel sichtbar durch die Gestellmutter nach oben. Betriebsinspektoren können anhand der Spindelhöhe aus einer Entfernung von fünfzig Fuß einfach erkennen, ob ein OS&Y-Absperrventil geöffnet, teilweise geschlossen oder vollständig geschlossen ist.

Ein Absperrventil mit nichtaufsteigender Spindel hingegen behält eine konstante Spindelhöhe bei, während eine innenliegende Bronze-Mutter den Keil anhebt. Obwohl Absperrventile mit nichtaufsteigender Spindel in beengten Pumpenschächten Platz im Obergeschoss sparen, birgt die Unmöglichkeit, die Keilposition extern zu überprüfen, ein unannehmbares Risiko für die Brandsicherheit – es sei denn, das Ventil ist mit einer zugelassenen mechanischen Wandanzeige kombiniert.

Brandvorschriften: NFPA-, UL- und FM-Zulassungen

Jedes Absperrventil, das in einem speziellen Brandschutzsystem installiert ist, muss strenge regulatorische Anforderungen erfüllen. Gemäß der Norm NFPA 13 gilt: „Jedes Steuerventil zur Regelung der Wasserversorgung für automatische Sprinkleranlagen muss ein zugelassenes Anzeigeventil sein, das seinen geöffneten oder geschlossenen Zustand eindeutig anzeigt.“ Die Normen UL 262 und FM Class 1120/1130 legen strenge hydrostatische Hüllentests bei dem doppelten zulässigen Betriebsdruck fest (mindestens 500 psi Hüllentest für ein Absperrventil mit einer Nennspannung von 250 psi) sowie umfangreiche Zyklenprüfungen und Haftfestigkeits-Abziehprüfungen für Gummisitze. Die Beschaffung eines zugelassenen Absperrventils gewährleistet die Einhaltung der Lebenssicherheits-Underwriting-Protokolle.

Praktischer Nutzen, Beschaffung und Wartungsprotokoll

Beschaffungsspezifikationen, Prüfungen und bewährte Beschaffungspraktiken

Die Spezifikation eines industriellen Absperrventils für die Brandbekämpfung erfordert eine sorgfältige Überprüfung der Druckstufen, der Flanschbohrungen und der inneren Beschichtungen. Ingenieure müssen sicherstellen, dass jedes elastische Keil-Absperrventil innen und außen mit einer thermosetten, schmelzbeschichteten Epoxidharzschicht gemäß AWWA C550 ausgeführt ist. Diese glatte, ungiftige Epoxidschicht verhindert Tuberkulierung und schützt den Körper des Kugelgraphit-Absperrventils vor mikro-galvanischer Korrosion. Führende Hersteller wie FOLS Valve Technology liefern vollständig zertifizierte Absperrventilbaugruppen, die mit Edelstahlspindeln, Messing-Yoke-Buchsen und integrierten ISO-Montageflanschen für überwachende Endschalter konstruiert sind.

Die Inspektionsprotokolle bei der Lieferung auf der Baustelle müssen bestätigen, dass sich die Spindel des Absperrventils über die gesamte Hublänge hinweg frei dreht, ohne zu blockieren. Techniker müssen prüfen, ob am Handrad des Absperrventils Richtungspfeile für Öffnen und Schließen angebracht sind. Gemäß den durch NFPA 25 geregelten Wartungsprotokollen sind vierteljährliche Sichtinspektionen sowie jährliche Betätigungsübungen für jedes Feuerschutz-Absperrventil vorgeschrieben. Techniker müssen das Absperrventil vollständig schließen und anschließend wieder vollständig öffnen; dabei sind die externen OS&Y-Spindelgewinde mit wasserbeständigem synthetischem Fett zu schmieren, um eine sofortige, reibungslose Notreaktion zu gewährleisten.

Häufig gestellte Fragen zu Feuerschutz-Absperrventilen

F: Warum ist ein OS&Y-Absperrventil in Feuersprinkler-Risern vorgeschrieben?

A: Ein OS&Y-(Outside Screw and Yoke-)Absperrventil ist an Feuersprinkler-Hauptleitungen vorgeschrieben, weil sein Gewindebolzen bei Öffnung sichtbar außerhalb des Ventilkörpers nach oben herausragt. Diese mechanische Konstruktion ermöglicht es Feuerinspektoren, Versicherungsauditors und Anlagenbetreibern, sofort zu überprüfen, ob das Absperrventil vollständig geöffnet ist, wodurch katastrophale Wasserabschaltungen durch unbemerkt geschlossene Ventile verhindert werden.

F: Welchen Zweck erfüllt ein Überwachungsschalter an einem Feuerschutz-Absperrventil?

A: Ein Überwachungs-Verstell-Schalter überwacht die physische Position der Absperrventilspindel. Falls eine nicht autorisierte Person das Handrad des Absperrventils um nur zwei Umdrehungen von der vollständig geöffneten Stellung weg dreht, lösen interne Mikroschalter sofort einen akustischen und optischen Überwachungs-Störungsalarm an der zentralen Feueralarm-Steuerzentrale aus.

F: Welche Wartung schreibt die Standard-NFPA-25-Norm für ein Feuerschutz-Absperrventil vor?

A: Die Standard-NFPA-25-Vorschrift sieht monatliche Sichtkontrollen von versiegelten oder verriegelten Absperrschieberanlagen vor; bei unverriegelten Anlagen sind wöchentliche Kontrollen erforderlich. Jährlich muss jeder Absperrschieber vollständig durchlaufen werden – vom vollständig geöffneten in die vollständig geschlossene Position und wieder zurück in die vollständig geöffnete Position. Während dieses Vorgangs prüfen Wartungspersonal die Gewindestangen, schmieren bewegliche Teile und bestätigen, dass keine Dichtungsleckage auftritt.

F: Warum wird ein elastischer Keilschieber einem metallisch abgedichteten Keilschieber vorgezogen?

A: Ein elastischer Keilschieber umhüllt sein Kugelgraphit-Guss-Eisen-Keilteil mit haftendem EPDM-Kautschuk und setzt dabei auf einer glatten, ebenen Unterseite ohne Sedimenttaschen im Gehäuse auf. Im Gegensatz dazu benötigen ältere metallisch abgedichtete Keilschiebermodelle eine vertiefte Nut an der Unterseite, um eine Abdichtung zu erreichen. Mit der Zeit sammelt sich dort Sediment an, wodurch der metallische Keil nicht mehr vollständig schließen kann und es zu anhaltenden inneren Leckagen kommt.
